1. VÌ SAO CẦN BỘ THỔI GIÓ NÓNG TRONG PHÒNG SƠN – DÙNG CHO SƠN GỐC NƯỚC:

– Sơn gốc nước bắt đầu phát triển tại Việt Nam trong 5 năm trở lại đây. Với nhận thức về hiện tượng nóng lên toàn cầu cũng như vấn đề bảo vệ môi trường, Sơn Gốc Nước được nhiều hãng ô tô đưa vào tiêu chuẩn, luật định. Tính năng của Sơn Gốc Nước có nhiều ưu điểm vượt trội hơn so với Sơn gốc dầu về chất lượng lớp sơn, độ bền theo thời gian, đặc biệt là thân thiện với môi trường hơn. Nhưng vấn đề là thời gian chờ công đoạn sơn chuyển lớp của Sơn Gốc Nước sẽ lâu hơn đáng kể so với việc dùng sơn thông thường.

– Chúng tôi đã nghiên cứu thực tế trên sản phẩm Sơn gốc nước, giải pháp ưu việt nhất đưa ra đó là Thiết bị gia nhiệt trực tiếp – thổi gió nóng cho Phòng sơn để rút ngắn đáng kể thời gian chờ công đoạn sơn chuyển lớp của việc dùng Sơn Gốc Nước, đồng thời thiết bị sử dụng Tủ điều khiển hiển thị cảm ứng giúp chủ động kiểm soát độ ẩm và nhiệt độ trong phòng sơn.

– Kiểm soát độ ẩm phù hợp cho quá trình sơn và sấy với sơn gốc nước

– Việc kiểm soát độ ẩm trong các buồng sơn với các loại sơn và dung môi gốc nước có dung môi thấp là rất cần thiết.

– Độ ẩm tương đối (RH) cao thường được sử dụng cho sơn gốc nước.

– Tuy nhiên, độ ẩm cao lại không tốt cho quá trình làm khô (Drying). Do đó, khi sấy lại cần phải giảm độ ẩm.

– Đặc biệt, khi độ ẩm quá cao sẽ tạo ra hiện tượng đọng sương trên bề mặt vật sơn trước khi sơn và việc này sẽ làm hỏng lớp sơn nếu không được kiểm soát. Phải sấy khô bề mặt vật sơn trước khi tiến hành phun sơn.

2. Đặc tính của Sơn gốc nước:

– Với Sơn gốc nước, phần lớn Dung môi được thay thế bằng nước, thành phần gồm 70% nước ,10% dung môi hữu cơ và 20 % là các chất tạo màu, nên khả năng bay hơi dung môi kém hơn so với dung môi hữu cơ do cần nhiều năng lượng để chuyển trạng thái. Tỉ lệ dung môi thấp mang đến một số lợi ích sau :

– Bảo vệ môi trường và sức khỏe người lao động

– Không có mùi hôi, tạo môi trường làm việc tốt cho kỹ thuật viên

– Giảm nguy cơ cháy nổ do dung môi gây ra

– Tăng tuổi thọ cho các vật dụng trong xưởng sửa chữa

3.Một số yêu cầu quan trọng đối với phòng sơn sấy cho sơn gốc nước:

+ Kiểm soát độ ẩm: Độ ẩm tối ưu cho quá trình sơn gốc nước 60% – 70%. Độ ẩm quá thấp sẽ tạo ra hiện tượng bay hơi aerosol và tích tụ sắc tố, tốc độ lắng đọng nhanh và khô sớm. Điều này sẽ làm giảm chất lượng bề mặt sơn. Tuy nhiên, khi độ ẩm quá cao sẽ gây ra hiện tượng đọng sương trên bề mặt vật sơn làm ảnh hưởng đến quá trình bám dính của sơn và sẽ làm hỏng lớp sơn. Độ ẩm cao cũng làm kéo dài thời gian sấy dẫn đến giảm hiệu suất.

+ Phương pháp sấy phù hợp: Do đặc tính chậm bay hơi của dung môi sơn gốc nước dẫn đến thời gian sấy để sơn chuyển lớp (Flash time) và sấy đông cứng (Bake time) sẽ lâu hơn đáng kể đối với các hệ thống sấy sơn thông thường (cho sơn gốc dầu). Việc này dẫn đến giảm năng suất và tiến độ cho các công việc sơn sửa xe.

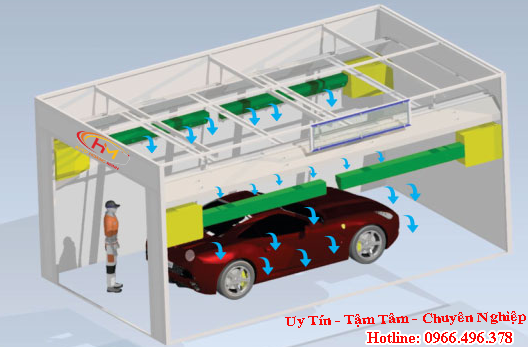

4. Mô phỏng nguyên lý hoạt động của Bộ thổi gió nóng:

* Đặc điểm:

– Bộ thổi khí được sử dụng để tăng tốc độ và tạo xoáy cho luồng gió nóng trên bề mặt vật sơn. Điều này sẽ làm cho dung môi trong sơn sẽ bay hơi nhanh hơn (đặc biệt là dung môi trong sơn gốc nước với đặc tính khó bay hơi hơn sơn gốc dầu)

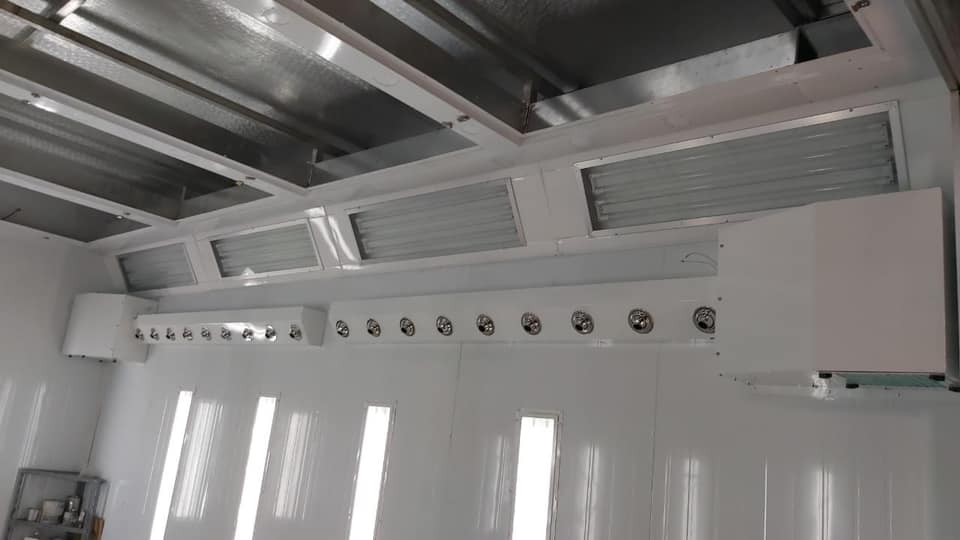

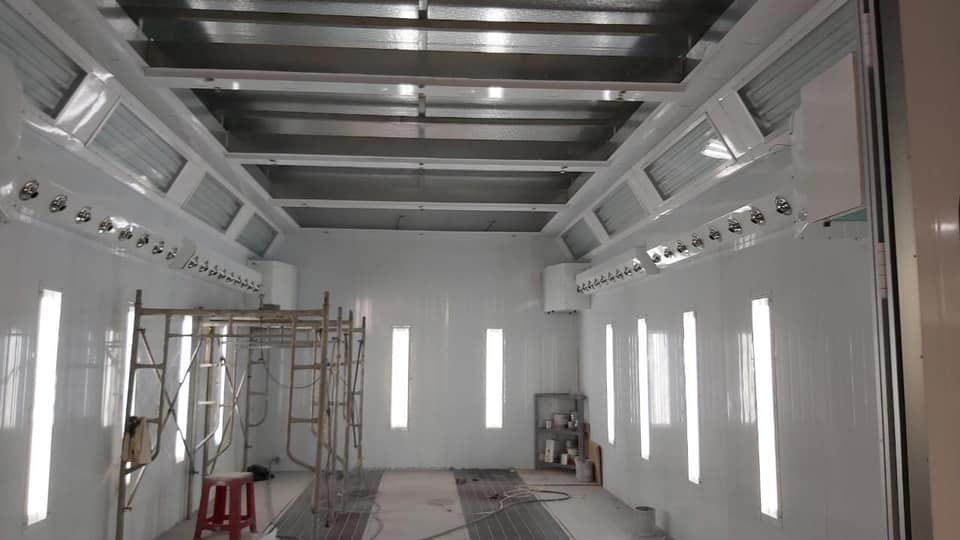

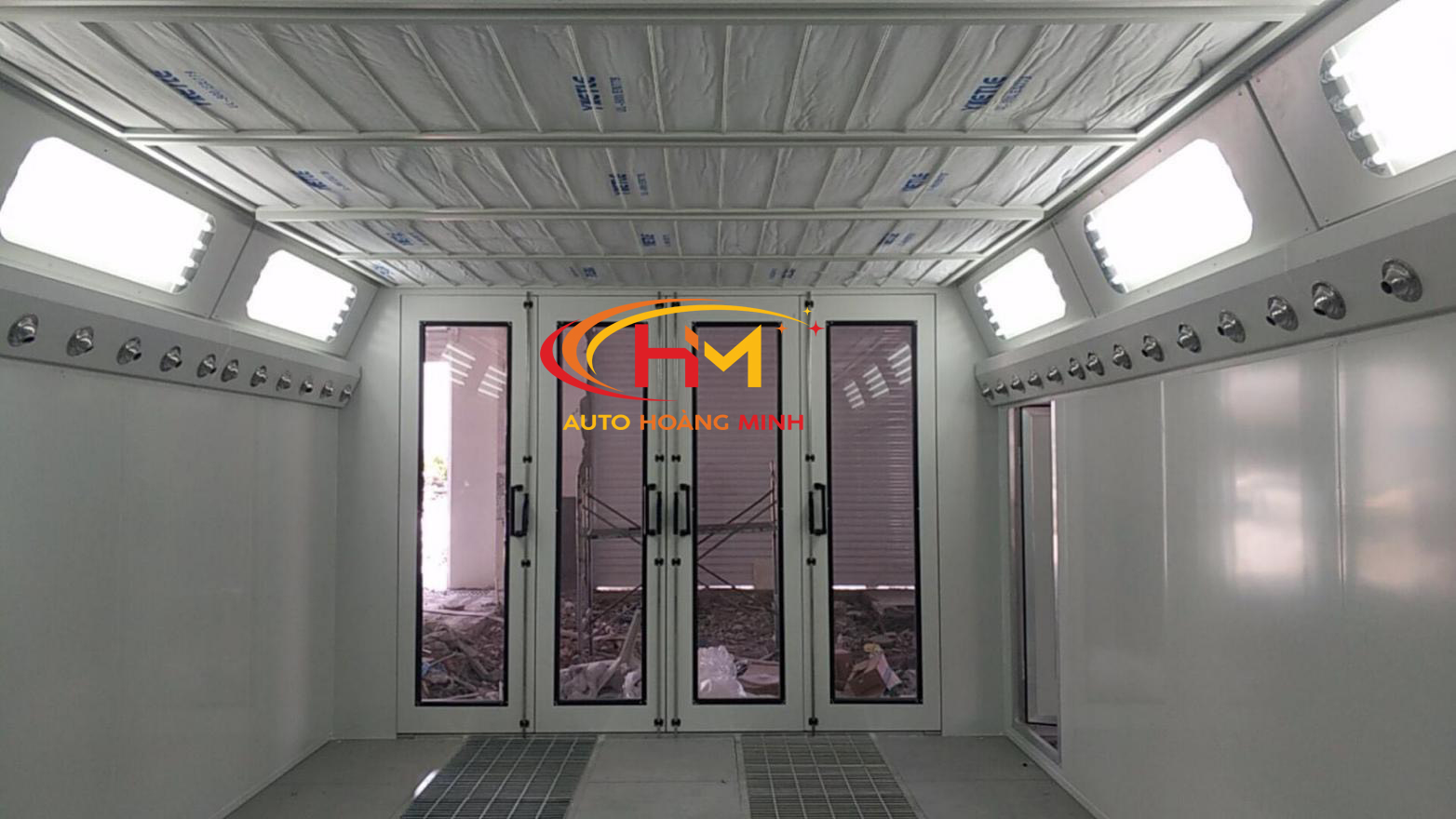

– Hệ thống hệ thống thổi gió được bố trí dọc hai bên vách phòng khi kết hợp với hệ thống sấy của phòng sơn sẽ cho hiệu quả tối ưu.

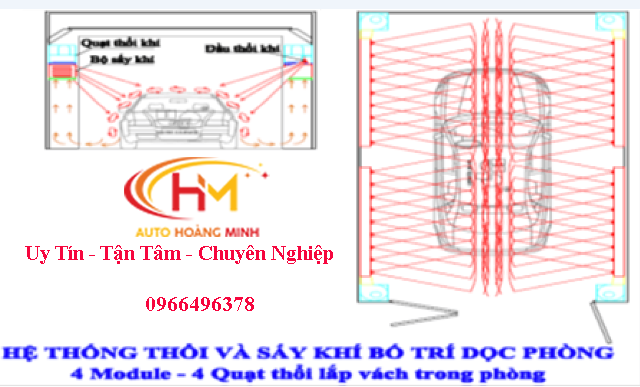

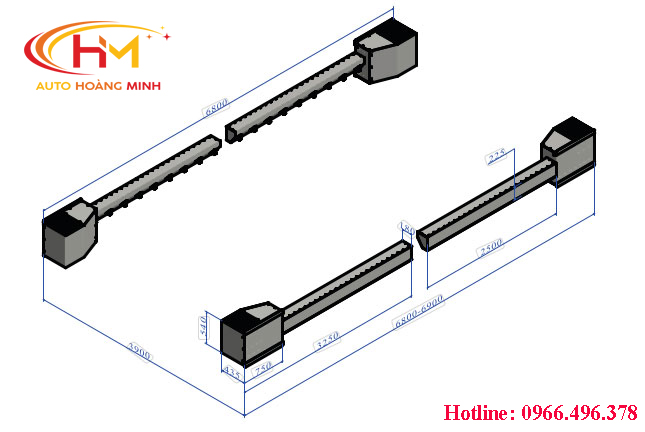

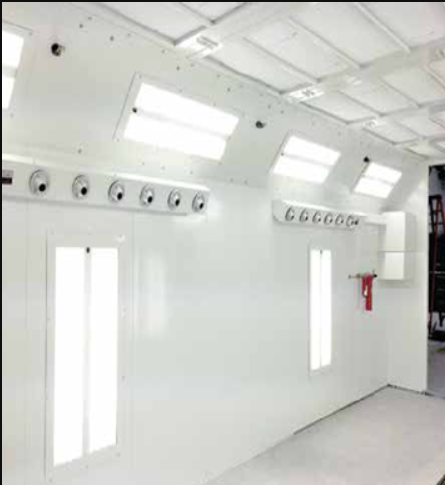

– Kiểu 4 Module – 4 Quạt thổi lắp vách trong phòng. Lắp cho phòng sơn không có không gian trống hai bên ngoài vách phòng. Cách lắp này đem lại hiệu quả cao. Hệ thống dễ lắp đặt, chi phí thấp (không cần cắt khoét phòng nguyên bản). Kiểu lắp này cho phép điều khiển độc lập cho 4 vùng.

– Phù hợp cho việc nâng cấp hệ thống sấy sơn gốc dầu trên các phòng sơn phổ biến trên thị trường.

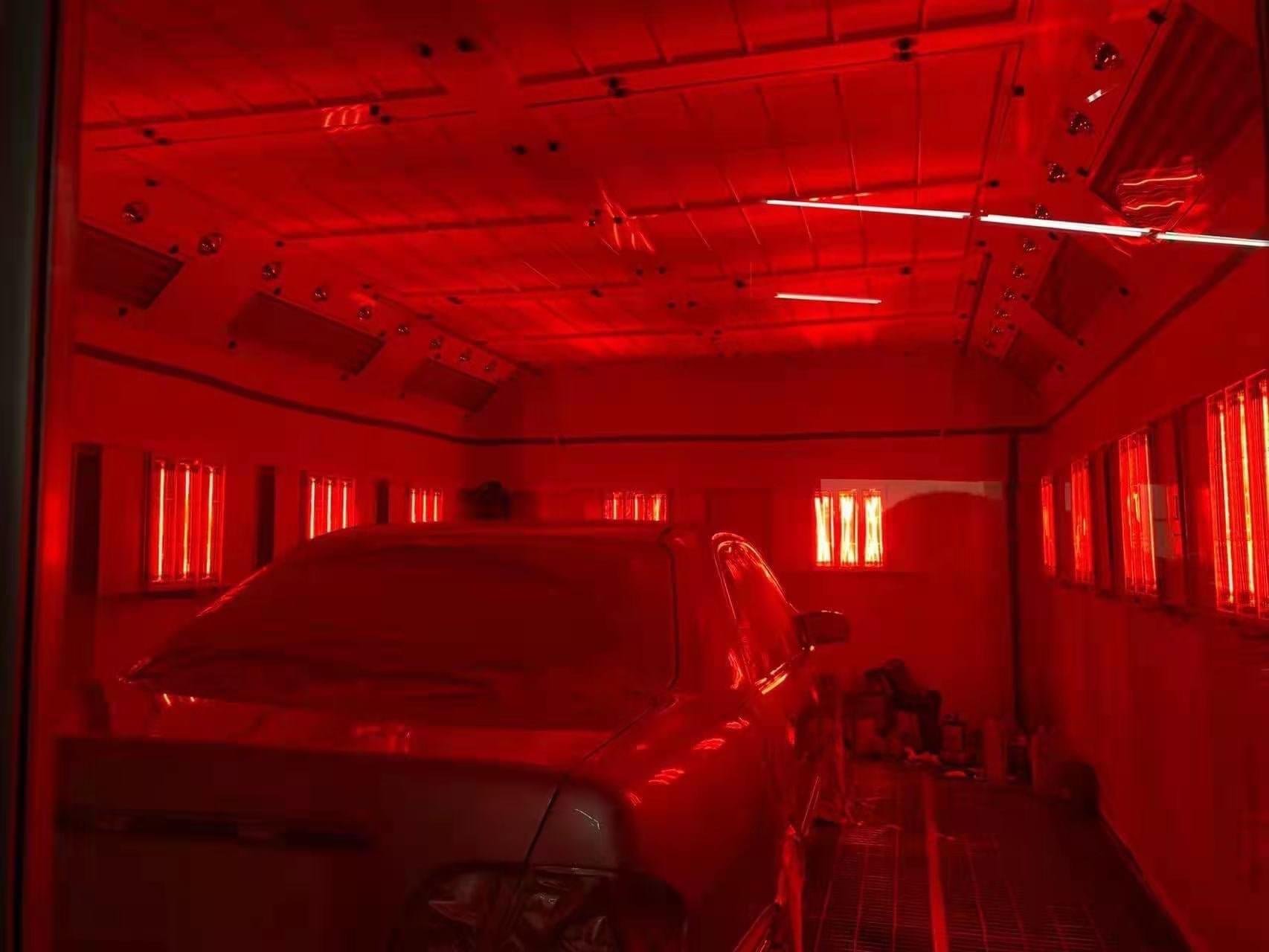

5.Ứng dụng: Phù hợp cho việc nâng cấp các phòng sơn sử dụng hệ thống sấy dầu, sấy hồng ngoại hoặc có thể là phòng sơn nhanh thành Phòng sơn gốc nước.

– Màn hình hiển thị cảm ứng 7″ (điều khiển và hiển thị các thông số theo thời gian thực)

– Bộ PLC điều khiển các chế độ hoạt động (có tính tùy biến cao theo nhu cầu sử dụng)

– Cảm biến kiểm soát nhiệt độ cho phòng sơn, nhiệt độ các module sấy

– Cảm biến kiểm soát độ ẩm cho phòng sơn.

– Các aptomat và khởi động từ, rơ le nhiệt Atomat tổng 4P-100A.Cáp điện 4Cx16(Dây đủ).

– Đèn báo pha cho nguồn điện

– Công tắc nguồn chính

– Công tắc ngắt khẩn cấp khi sự cố

6. Tích hợp Bộ điều khiển đồng bộ với Bô cấp hút của Phòng sơn ( Mục đích để kiểm soát độ ẩm )

– Bộ điều khiển đồng bộ hệ thống sấy với hệ thống cấp hút của phòng sơn được sử dụng với các chức năng sau:

+ Tự động khởi động quạt hút của phòng sơn trong quá trình sấy để đẩy hơi nước và dung môi sinh ra khi sấy ra ngoài để tránh việc bão hòa hơi dung môi trong phòng. (Phòng sơn bị bão hòa hơi nước và dung môi sẽ làm giảm hiệu quả sấy)

+ Tự động bật hệ thống thổi khí nóng trước khi sơn nhằm loại bỏ hơi nước trên bề mặt vật sơn (việc này đặc biệt quan trong với những ngày nồm ẩm cao).

+ Tự động bật hệ thống thổi khí và bộ cấp hút sau khi sấy cuối để làm mát nhanh vật sơn.

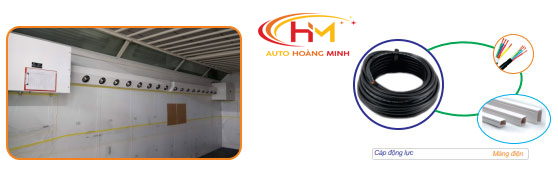

7.Bộ thiết bị bao gồm các thành phần sau:

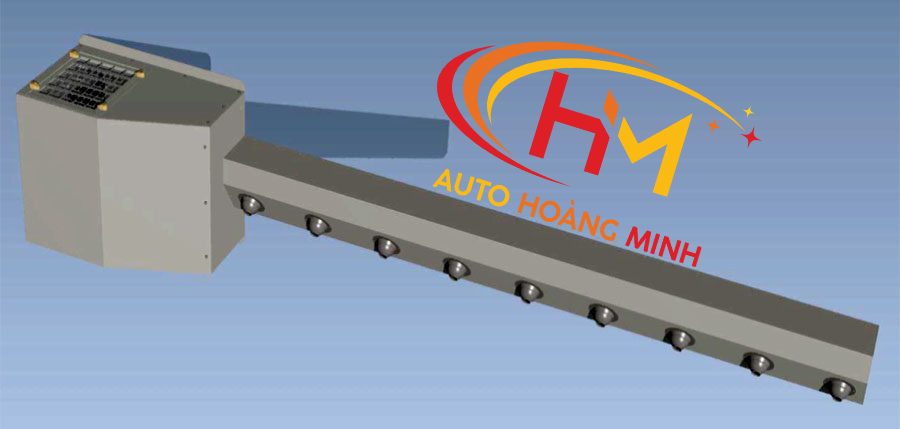

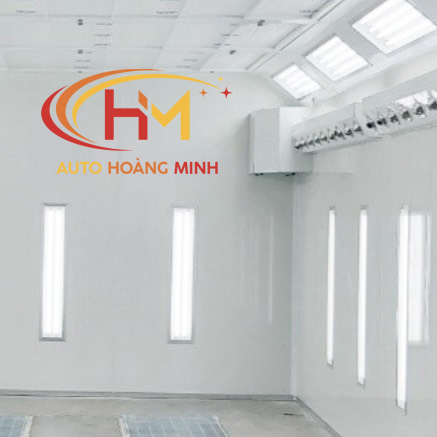

7.1. HỆ THỐNG THỔI GIÓ ĐỊNH HƯỚNG TỐC ĐỘ CAO

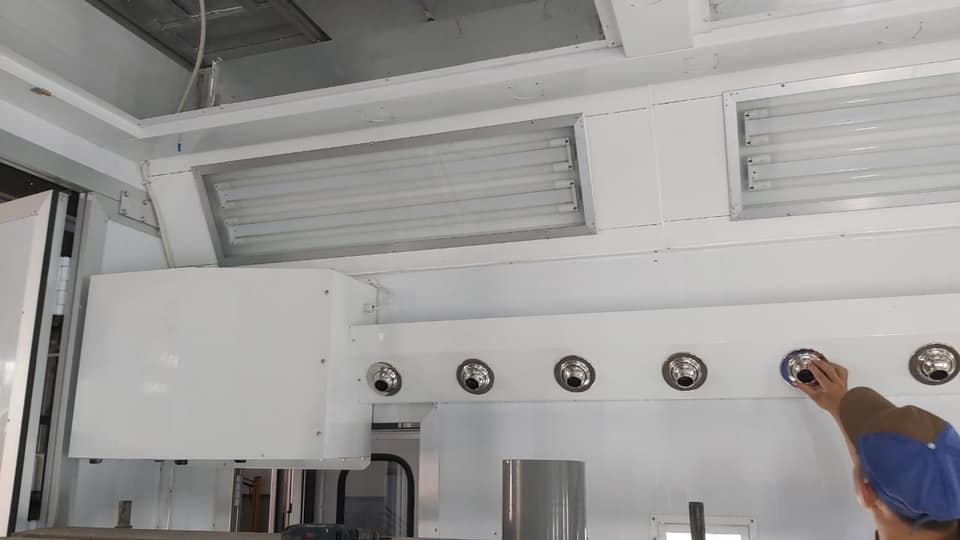

– Quạt gió lấy không khí từ trong phòng sơn, đưa vào phòng sơn thông qua hai dàn chia và các đầu thổi khí được gắn dọc hai bên phòng. Các đầu thổi khí có thể tùy chỉnh được lưu lượng và hướng thổi.

– Hệ thống thổi khí với 04 dàn chia và 4 quạt thổi

(Tốc độ khí trong chế độ sấy có thể đạt trung bình từ 2.5 ÷ 3 m/s với độ xoáy cao, tối ưu cho sấy sơn gốc nước

– Ống chia gió dài 2.6m cho mỗi module (04 module), được làm bằng thép sơn tĩnh điện.

– Đầu thổi gió bằng thép không điều chỉnh đa hướng.

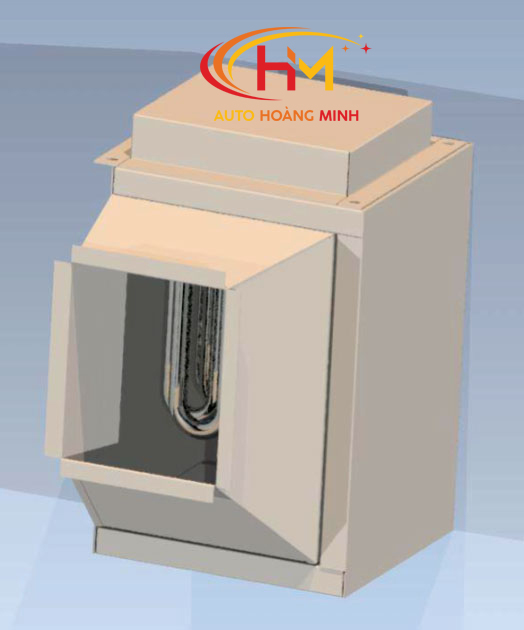

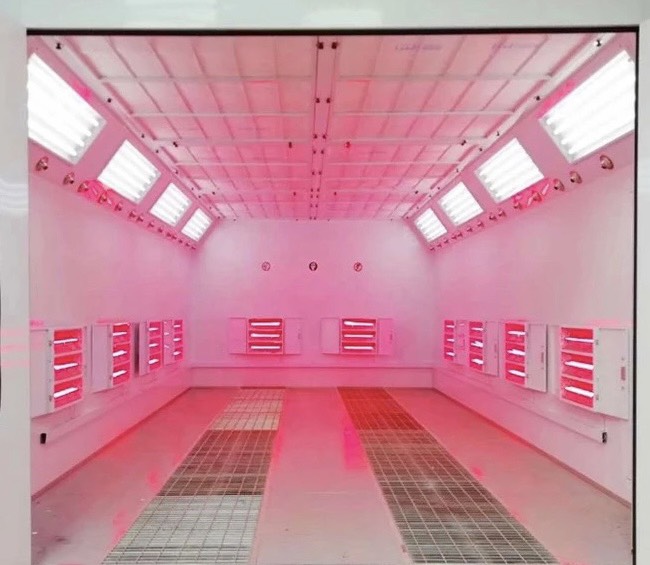

7.2. HỆ THỐNG GIA NHIỆT BẰNG ĐIỆN TRỞ (GỒM 4 MODULE SẤY)

– Nhiệt độ khí nóng tại bề mặt sấy hiệu dụng: 55-80°C

– Các cửa gió tuần hoàn cho bộ thổi khí với khay lọc bằng bông thủy tính chống cháy.

– Sử dụng bộ gia nhiệt bổ sung là tăng hiệu quả cho bộ thổi khí, giảm nhanh thời gian sấy Flash-oﬀ cho sơn gốc nước (chờ sấy để sơn lớp tiếp theo). Bộ gia nhiệt bổ sung cũng cho phép thực hiện chế độ tiền sấy (Pre-heat: Làm nóng khu vực cần sơn trên vỏ xe trước khi sơn để tăng chất lượng lớp sơn, đặc biệt là khi thời tiết lạnh) và chế độ sấy cuối – Bake-Oven (sấy đông cứng và ổn định lớp sơn).

8.Thông số kỹ thuật :

Quạt gió lấy không khí từ trong phòng sơn, đưa vào phòng sơn thông qua hai dàn chia và các đầu thổi khí được gắn dọc hai bên phòng. Các đầu thổi khí có thể tùy chỉnh được lưu lượng và hướng thổi.

+ Hệ thống gia nhiệt bằng điện trở (gồm 4 module sấy)

– Công suất: 8kW x 4 ~ 32kW

– Nhiệt độ khí nóng tại bề mặt sấy hiệu dụng: 55-80°C”

+ Hệ thống thổi khí với 04 dàn chia và 4 quạt thổi: Công suất ~ 750Wx4 (3kW)

(Tốc độ khí trong chế độ sấy có thể đạt trung bình từ 2.5 ÷ 3 m/s với độ xoáy cao, tối ưu cho sấy sơn gốc nước)

+ Ống chia gió dài 2.6m cho mỗi module (04 module), được làm bằng thép sơn tĩnh điện.

+ Đầu thổi gió bằng thép không gỉ gồm 9 chiếc cho mỗi dàn (tổng 36 đầu), có thể điều chỉnh đa hướng.

+ Các cửa gió tuần hoàn cho bộ thổi khí với khay lọc bằng bông thủy tính chống cháy.

Sử dụng bộ gia nhiệt bổ sung là tăng hiệu quả cho bộ thổi khí, giảm nhanh thời gian sấy Flash-off cho sơn gốc nước (chờ sấy để sơn lớp tiếp theo). Bộ gia nhiệt bổ sung cũng cho phép thực hiện chế độ tiền sấy (Pre-heat: Làm nóng khu vực cần sơn trên vỏ xe trước khi sơn để tăng chất lượng lớp sơn, đặc biệt là khi thời tiết lạnh) và chế độ sấy cuối – Bake-oven (sấy đông cứng và ổn định lớp sơn).

9.Các tùy chọn lắp đặt cho phòng sơn đã có sẵn.

Hệ thống thổi gió cho sơn gốc nước: Hỗ trợ cho phòng đã có hệ thống sấy, chỉ phù hợp với khu vực hanh khô, hệ thống điều khiển đơn giản, chỉ tắt bật thông thường.

Hệ thống thổi gió – sấy điện cho sơn gốc nước (điều khiển thường): Thay thế hoàn toàn hệ thống sấy nguyên bản, dùng được cả với điều kiện thời tiết ẩm, hệ thống điều khiển cơ bản, có thể đặt nhiệt độ sấy, thời gian sấy, tốc độ thổi gió. (cho phép điều khiển theo từng vùng)

Hệ thống thổi gió – sấy điện cho sơn gốc nước (điều khiển điện tử): Thay thế hoàn toàn hệ thống sấy nguyên bản. Dùng được cả với điều kiện thời tiết ẩm. Hệ thống điều khiển điện tử, có thể đặt nhiệt độ sấy, thời gian sấy, tốc độ thổi gió. Điều chỉnh nhiệt độ tự động theo độ ẩm, điều khiển hệ thống cấp hút của phòng sơn để giải phóng hơi ẩm trong quá trình sấy (cho phép điều khiển theo từng vùng).

– Bộ thổi khí và sấy di động chuyên dùng cho sơn gốc nước

Việc sử dụng hệ thống thổi khí nóng tuần hoàn cho phòng sơn gốc nước giúp tối ưu chi phí vận hành do có thể sấy cục bộ với các vùng sửa chữa sơn mà không phải sấy toàn phòng. Thích hợp cho việc sử dụng với phòng sơn nhanh dùng sơn gốc nước (chưa được trang bị hệ thống sấy).
